英格索蘭空壓機控制器斷相保護的處理
適用范圍：所有使用如下圖英格索蘭空壓機控制器的機型
案例一：由互感器穿線錯誤造成的控制器斷相報警
機組信息
機型：V22-10A。
運行/加載小時：10362/10125。
故障現象

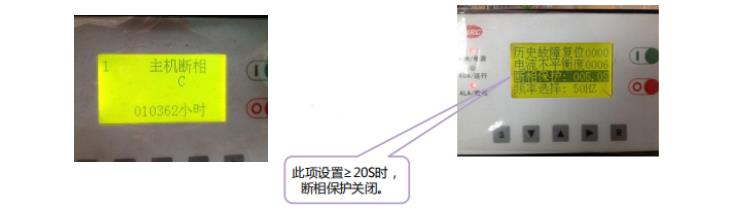

機組啟動后，電機運轉5秒時報警停機，報警內容：
主機斷相C。
故障分析及檢查過程
1、確認報警信息含義
進入廠家參數查看相關參數，發現一項參
數：斷相保護：5.0S。查看PLOT參數表，該項注解為：缺相時間設定≥20 秒時，缺相保護不起作用。故本次報警實則系控制器檢測到缺相引起。

2、排查缺相原因

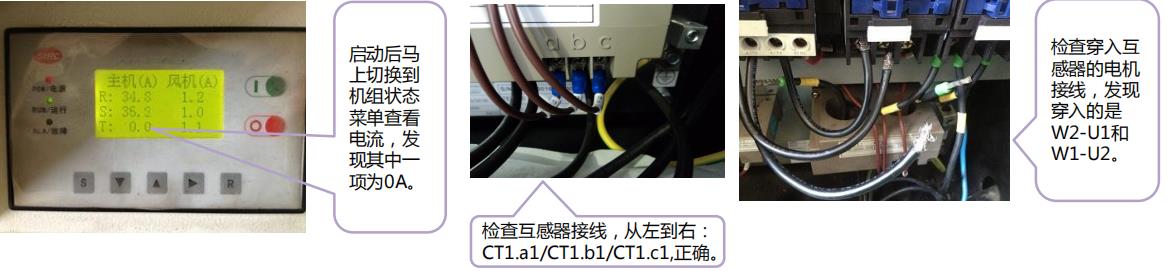

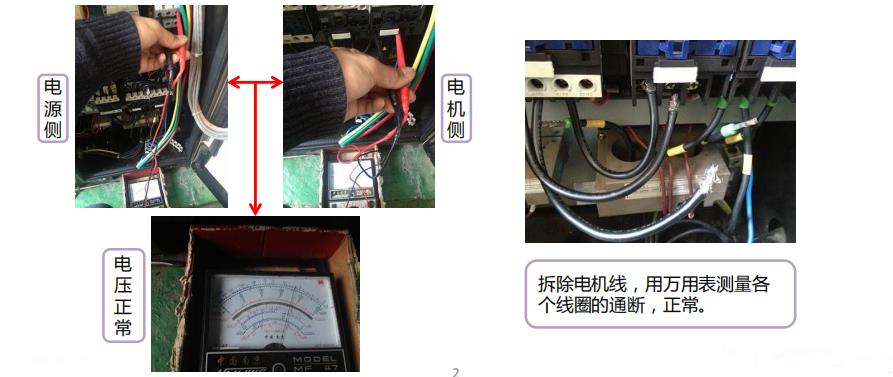

造成缺相故障有4點原因：1）、電源缺相；2）、接觸器缺相；3）、電機缺相；4）、控制器誤報。現場測量電源三相電壓正常；接觸器吸合后，電源側及電機側三相電壓也正常；電機啟動后聲音正常，拆除電機線，測量三相線圈通斷（U1和U2，W1和W2，V1和V2）無異常；確認啟動后電流變化時發現主電機一項電流為0A，檢查互感器接線，無松動及接錯，檢查穿入互感器的主電機引線，發現兩個孔分別穿入的引線號為W2-U1和W1-U2，根據三角接法判斷互感器穿入的引線組錯誤。

本機的三角形接法在接觸器下端從左往 感器的電機接線，發現右引線的順序是：W2/U2/V2/U1/V1/W1。 穿入的是其中W2和U1短接，U2和V1短接，V2和W1 W2-U1和短接。 W1-U2。

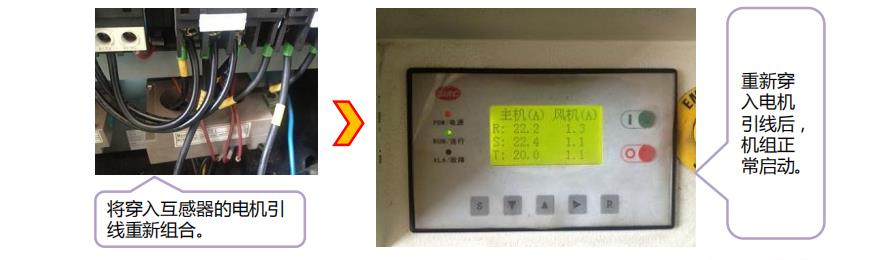

對于PLOT控制器（直接檢測相/線電流）來說，正確的互感器穿線組合應該是如圖所示的W2-U1/U2-V1/W1-V2中的任意兩組。

經驗小結
 在處理本次故障的檢查缺相原因步驟時遇到瓶頸，當詢問經銷商后得知主電機曾經拆除保養，從而找到突破口，所以有時在處理故障時若找不到頭緒，醫學上的“望聞問切”也是適用于故障判斷及處理的。
